Le valvole di sfioro sono componenti essenziali in molti settori industriali, garantendo la sicurezza e l’efficienza degli impianti. Scopri il funzionamento delle valvole di sfioro che possono funzionare sia come valvole di sovrapressione, sia come valvole di contropressione, a seconda di come vengono montate. Montate a monte, mantengono costante la pressione in caso di incrementi superiori alla taratura; montate in linea, permettono di sfogare le sovrapressioni. È fondamentale scegliere il materiale giusto per queste valvole, per evitare malfunzionamenti.
Valvola di Sfioro Pressione vs. Valvola di Sicurezza
Le valvole di sfioro pressione e le valvole di sicurezza sono dispositivi fondamentali per garantire la sicurezza di impianti e sistemi riempiti con fluidi. Ma quali sono le differenze tra questi due tipi di valvole? E come funzionano esattamente le valvole di sfioro o sicurezza? In questo articolo, cercheremo di spiegare in modo semplice e chiaro le caratteristiche principali di queste valvole.
Funzionamento della valvola a Sfioro
Il funzionamento di una valvola a sfioro si basa sul confronto tra la spinta sulla membrana o sul pistone derivante dalla pressione del fluido e la spinta della molla di taratura. Questo confronto tiene in considerazione il peso dell’attrezzatura mobile, le spinte statiche e quelle dinamiche residue. Quando la pressione del fluido supera la spinta della molla, l’otturatore si solleva, permettendo lo scarico di un certo quantitativo di fluido. Quando la pressione è inferiore a quella della molla, l’otturatore chiude la valvola, controllando il flusso.

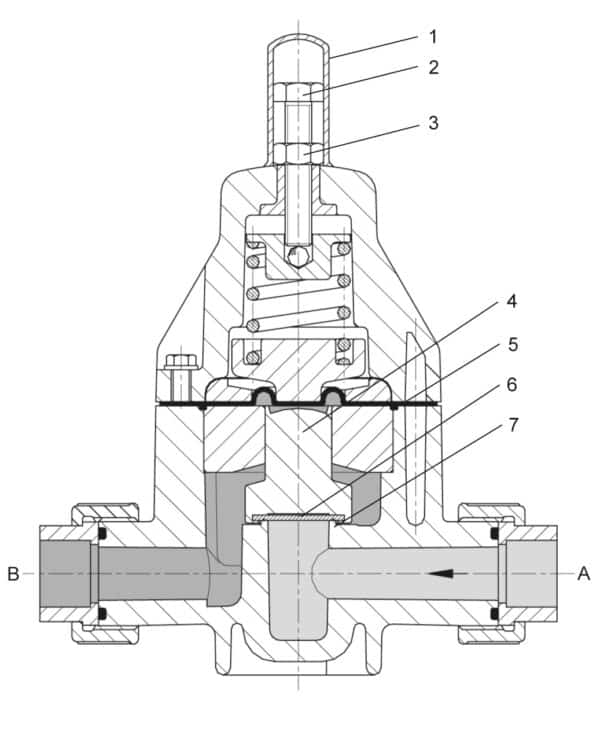

Nel disegno qui vicino il liquido entra da A (lato destro), lavora sotto al pistone comprimendo la molla e aprendosi la strada verso B.
Valvola di Sfioro Pressione
La valvola di sfioro pressione è progettata per aprirsi gradualmente con l’aumentare della pressione nella tubazione. Questo tipo di valvola è usato principalmente in sistemi riempiti con fluidi incomprimibili, come i liquidi. La sua apertura proporzionale assicura un rilascio controllato della pressione, evitando aperture improvvise.
Valvola di Sicurezza
La valvola di sicurezza (o valvola di rilascio pressione) funziona invece in maniera differente. Utilizzata per fluidi comprimibili, come i gas, questa valvola si apre completamente in modo automatico e rapido quando la pressione supera un certo livello. Una volta che la pressione scende al valore prefissato, la valvola si richiude.
La Criticità dell’AffidabilitÃ
In situazioni di emergenza, come interruzioni dell’alimentazione, le valvole di sfioro pressione devono essere in grado di operare autonomamente. Anche dopo lunghi periodi di inattività , queste valvole devono garantire un funzionamento sicuro ed efficace, utilizzando come unica fonte di alimentazione il fluido stesso.
Semplicità e AffidabilitÃ
Maggiore è la complessità di un dispositivo, maggiore è il rischio di malfunzionamenti. Ecco perché è importante che le valvole di sfioro pressione siano progettate con il massimo della semplicità . Devono aprirsi a un determinato valore di pressione, permettere il flusso di una certa portata e richiudersi quando la pressione torna a livelli di sicurezza.
Scelta dei Materiali della valvola di contropressione per Fluidi Corrosivi
Scegliere la valvola a sfioro adatta non è banale. È necessario considerare la temperatura minima e massima, e il tipo di fluido con cui entrerà in contatto. Per la scelta dei materiali della valvola (PVC, PP, PVDF, PTFE e AISI 316) ti rimandiamo a questo articolo sul nostro blog.
Regolazione della Pressione di Taratura
La pressione alla quale la valvola si apre può essere regolata tramite una vite che comprime la molla. Più è compressa la molla, maggiore sarà la pressione necessaria per aprire la valvola.
Esempi di funzionamento delle valvole di sfioro e contropressione

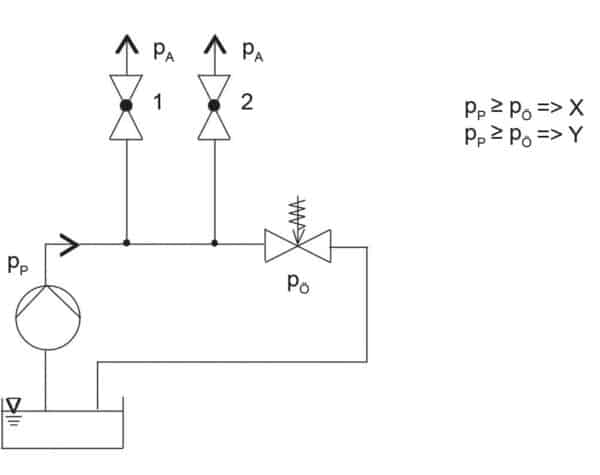

Valvola di sfioro come valvola di ricircolo
La valvola è progettata per permettere ai dosaggi di raggiungere più utenze (1 e 2) contemporaneamente. Se una delle utenze riduce o interrompe la richiesta, la valvola automaticamente ricircolerà il liquido in eccesso nel serbatoio di stoccaggio. Questo è particolarmente utile nei sistemi di raffreddamento, dove è importante mantenere un flusso costante e controllato.
Scopri i più su questa applicazione delle valvole di bypass negli impianti di dosaggio e raffreddamento.

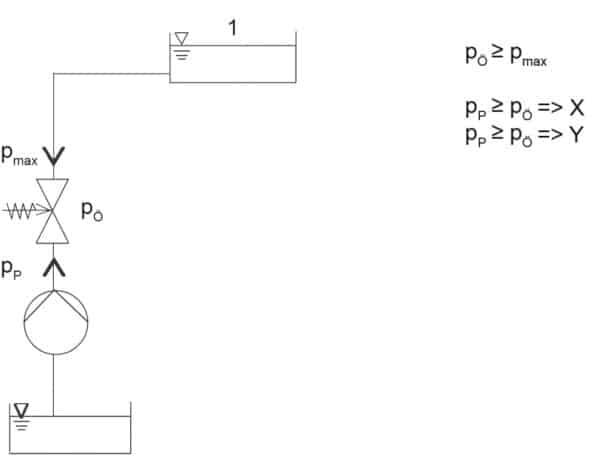

Valvola di sfioro come contropressione – antisifone
Immagina di avere una pompa che spinge il liquido verso un serbatoio situato più in alto. La valvola di sfioro viene tarata a una pressione superiore a quella che il liquido potrebbe raggiungere in caso di ritorno, considerando l’altezza del serbatoio e la lunghezza delle tubazioni.
Cosa succede quando la pompa si ferma? La valvola di sfioro si chiude automaticamente, prevenendo così l’effetto sifone e garantendo che il liquido non ritorni indietro.
Un’applicazione delle valvole di sfioro o sovrappressione è anche quella di limitare i danni causati dal colpo di ariete. Ne parliamo in questo articolo sul nostro blog.
Le valvole di sfioro sono componenti vitali per il corretto funzionamento e la sicurezza degli impianti industriali. La scelta dei materiali giusti è fondamentale per garantire la durabilità e l’efficienza delle valvole stesse. Comprendere le loro differenze e funzionamento può aiutare a scegliere il dispositivo giusto per ogni esigenza. Se desideri ulteriori informazioni o assistenza nella scelta della valvola giusta, non esitare a contattarci.
