Nel settore ingegneristico e industriale, la gestione delle dilatazioni termiche e delle vibrazioni è cruciale per garantire la longevità e l’efficienza degli impianti. I compensatori di dilatazione rappresentano una soluzione fondamentale per gestire questi problemi, soprattutto in ambienti dove si utilizzano acidi o liquidi corrosivi. In questo articolo, esamineremo il ruolo dei compensatori di dilatazione in PTFE e le loro applicazioni specifiche nei sistemi di tubazioni.

I compensatori di dilatazione sono componenti fondamentali in molte applicazioni industriali, in particolare quando si tratta di gestire acidi o liquidi corrosivi. Grazie a oltre 60 anni di esperienza, Dr. Schnabel ha ottimizzato le tecniche di lavorazione per produrre PTFE estruso a pasta di altissima qualità. POLYFLURON PTFE è un materiale che offre prestazioni straordinarie grazie a un livello minimo di vuoti, permettendo una permeazione minima e una resistenza unica alla fatica flessionale.

Cos’è un compensatore di dilatazione?

Un compensatore di dilatazione è un dispositivo progettato per compensare le variazioni di lunghezza dei tubi dovute a differenze di temperatura e condizioni ambientali. Questi dispositivi sono essenziali per prevenire danni ai sistemi di tubazioni e garantire un funzionamento sicuro ed efficiente.

Compensatori di dilatazione in PTFE: tutto quello che devi sapere

I compensatori di dilatazione in PTFE (politetrafluoroetilene) sono particolarmente adatti per applicazioni che coinvolgono acidi o liquidi corrosivi. La resistenza chimica e la flessibilità del PTFE lo rendono un materiale ideale per assorbire vibrazioni e dilatazioni termiche. Ecco alcune delle principali applicazioni:

Collegamenti tra tubi rigidi

I compensatori di dilatazione sono ideali per collegamenti tra tubi rigidi in acciaio zincato o acciaio inox (AISI 304 o 316L) o, anche meglio, in caso di tubazioni in materiale plastico (PP o PVDF). Questi compensatori sono progettati per gestire forti variazioni di temperatura, garantendo la stabilità e la sicurezza delle installazioni.

Brevi tubazioni di collegamento

I compensatori laterali universali sono impiegati principalmente nelle brevi tubazioni di collegamento, dove possono assorbire dilatazioni in più direzioni contemporaneamente. Inoltre, sono utili per smorzare le vibrazioni meccaniche nelle vicinanze di pompe e compressori, offrendo una soluzione efficace quando i compensatori assiali non possono essere utilizzati a causa delle spinte generate.

Sistemi di smorzamento delle vibrazioni

Quando le vibrazioni sono presenti su tre piani ortogonali, si utilizza un sistema di due giunti (uno snodo sferico doppio e un angolare a 90° l’uno dall’altro) per smorzare le vibrazioni. Questo sistema deve essere posizionato il più vicino possibile alla macchina vibrante per ridurre le masse in movimento. Tuttavia, è importante notare che le vibrazioni ad altissima frequenza generate da fluidi turbolenti possono limitare l’impiego degli smorzatori.

Benefici dei compensatori di dilatazione in PTFE

I soffietti FLUROFLEX prodotti da SGL Group si caratterizzano per sicurezza eccezionale e lunga durata. La loro affidabilità operativa è il risultato di un processo di produzione speciale, una selezione accurata dei materiali e un’ottimizzazione mirata attraverso prove pratiche estese e simulazioni FEM. I compensatori di dilatazione in PTFE offrono numerosi vantaggi, tra cui:

• Resistenza chimica: Il PTFE è altamente resistente agli acidi e ai liquidi corrosivi, rendendolo ideale per ambienti aggressivi
• Lunga durata e affidabilità operativa grazie alla geometria ottimizzata.
• Flessibilità: La capacità di assorbire vibrazioni e dilatazioni riduce lo stress sulle tubazioni e prolunga la durata dell’impianto.
• Movimenti simultanei in tutte le direzioni.
• Prestazioni affidabili sotto carico di pressione/temperatura.
• Alta resistenza al vuoto, anche sotto vuoto continuo.
• Assenza di fatica dei materiali e eccellente stabilità a lungo termine.

Caratteristiche dei Compensatori di Dilatazione in PTFE

Versioni Disponibili

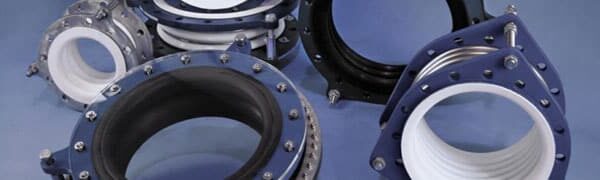

I compensatori di dilatazione in teflon sono dotati di flange esterne di rinforzo in acciaio al carbonio galvanizzato, che mantengono la forma inalterata anche in presenza di elevate pressioni. Sono disponibili in due versioni principali:

• Versione Standard: Dotata di soffietto in PTFE bianco non conduttivo.
• Versione Antistatica: Realizzata in PTFE nero, disponibile con certificazione Atex su richiesta (a pagamento).

Affidabilità dei soffietti in PTFE

La sicurezza dei compensatori in PTFE è garantita dalle particolari caratteristiche di questo materiale. Lo spessore ottimizzato del PTFE è cruciale:

• Spessore Troppo Sottile: Offre buona flessibilità ma bassa pressione di scoppio.
• Spessore Troppo Elevato: Accorcia la vita utile a causa della formazione di crepe, se non abbinato ad un design adeguato e ad una ridotta estensione di movimento.

La lavorazione della pasta vergine di PTFE estrusa assicura minima porosità e uno spessore uniforme su tutta la superficie delle onde.

Connessioni dei compensatori in PTFE

I compensatori di dilatazione in PTFE si collegano alla tubazione mediante flange PN10. Non sono necessarie ulteriori guarnizioni per l’impiego su tubi in PTFE. Le flange sono realizzate in acciaio al carbonio zincato e cromato, e per diametri superiori a DN 200, sono protette con vernice epossidica.

Applicazioni dei Compensatori in PTFE

Grazie alle loro caratteristiche tecniche versatili, i compensatori in teflon sono adatti a una vasta gamma di applicazioni:

• Industria Chimica e Farmaceutica: Resistenza alla quasi totalità degli agenti corrosivi.
• Tubazioni: Compatibili con tubi in acciaio, acciaio rivestito in PTFE, plastica e vetroresina.
• Impianti Specializzati: Ideali per componenti smaltati, impianti di processo in grafite e scambiatori in grafite.

La loro flessibilità e il basso indice di rigidità li rendono perfetti per queste applicazioni complesse e diversificate.

Processo di Produzione e Design

Le onde sono realizzate senza lavorazioni meccaniche utilizzando un processo di formatura proprietario, risultato in uno spessore della parete uniforme su tutta la sezione trasversale. Ciò evita l’accumulo di picchi di stress nelle aree più sollecitate, influenzando significativamente la durata delle prestazioni.
Per limitare movimenti eccessivi, i giunti di espansione FLUROFLEX presentano bulloni liberi con manicotti tra le flange. In caso di malfunzionamento, questi possono fungere da protezione contro il sovraccarico, evitando potenzialmente danni al soffietto. I giunti di espansione FLUROFLEX sono standardizzati con 3 bulloni di limitazione per offrire una certa sicurezza contro stress laterali o angolari.

Gamma di compensatori in PTFE FLUROFLEX

I giunti di espansione FLUROFLEX sono disponibili con diametri praticamente illimitati e fino a 10 onde. Sono possibili design personalizzati con flange non standard e fori di allineamento, nonché flange in acciaio inox.

I giunti di espansione FLUROFLEX (tipo FLUROFLEX® FX-0) sono resistenti al vuoto per operazioni a vuoto completo ad alte temperature, o possono essere dotati di anelli di vuoto interni per dimensioni maggiori.

Per applicazioni ad alta pressione, offriamo giunti di espansione metallici rivestiti in PTFE POLYFLURON (FLUROFLEX FX-10, FX-16 o FX-25).

Come funzionano i compensatori assiali e quando utilizzarli

I compensatori di dilatazione in PTFE sono la soluzione ideale per chi cerca affidabilità e prestazioni elevate in ambienti corrosivi, sono essenziali per garantire la sicurezza e l’efficienza degli impianti che operano con acidi o liquidi corrosivi. Grazie alla loro resistenza chimica e flessibilità, questi dispositivi offrono una soluzione efficace per gestire le dilatazioni termiche e le vibrazioni, proteggendo le tubazioni e garantendo un funzionamento stabile.

I soffietti in PTFE offrono una soluzione affidabile e versatile per la gestione di acidi e liquidi corrosivi nell’industria chimica e manifatturiera. Se desideri ulteriori informazioni o una consulenza personalizzata sulle migliori soluzioni per il tuo impianto, non esitare a contattarci.
Scopri di più su come i nostri compensatori possono migliorare la sicurezza e l’efficienza delle tue operazioni. Contatta i nostri esperti oggi stesso!
